outline製品のポイント

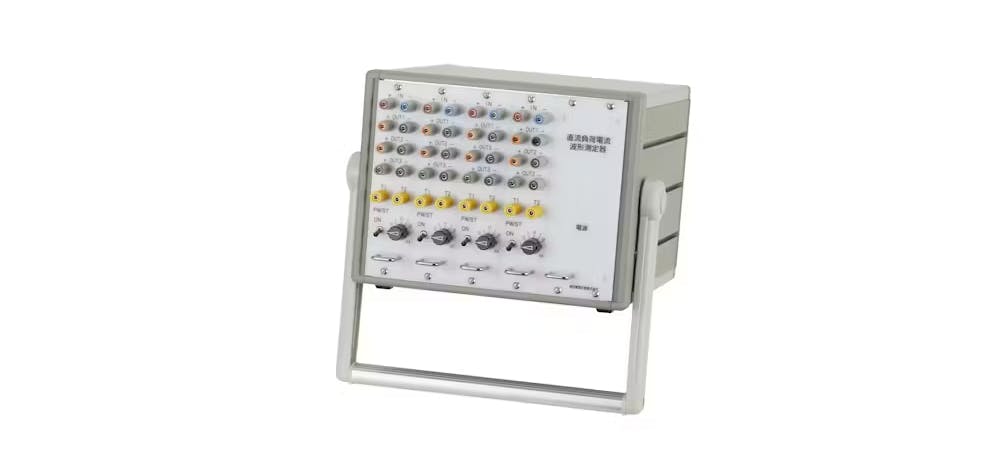

直流電鉄用き電線の負荷電流波形とΔＩ形故障選択装置（５０F)の出力（ΔI）波形を測定する装置です。既設の電流検出器を利用するので本装置とお手持ちの記録装置を用意するだけで測定ができます。
故障発生時や列車運行時に発生するΔＩ波形の記録ができるので、故障選択装置（50F）の整定値検討が容易になります。
特徴 ・仕様FEATURES
１．列車運行時のΔＩ波形の記録が可能
故障発生時や列車運行時のΔＩ波形と電流波形を記録できます。
ΔＩの発生時に記録計用トリガを出力することができます。
２．50Fの整定値検討の参考に
ダイヤ改正および新型車両導入時、き電区分所やタイポストの新設時などのき電回路変更時に、本装置でΔIを測定して、故障選択装置（50F）の整定値を最適化することが可能です。
３．測定準備が容易な可搬型
可搬型でコンセント電源（AC100V）のため、手軽に使用が可能です。
４．ΔI波形測定の受託サービス（有料）
当社へご依頼頂ければ当社の技術員によりΔI波形測定をお手軽に実施することも可能です。
ユースケース、効果 Use Cases & Effects
ΔI形故障選択装置（50F）の整定値の決定方法は、一般的に下記（a）と（b）が併用されています。
（a）規定の保護区間率の範囲内において故障電流を計算し、故障電流より低い値に整定する。
（b）車両走行時の50Fの最大ΔＩ値表示を確認したり、車両の負荷特性から想定し、最大ΔＩ値よりも大きな値に整定する。このとき、（b）では瞬時的な最大ΔＩの値はわかるものの、波形や発生時期など、ΔIの時間的変化や起因車両の特定はできません。
そこで、ΔＩの情報を見える化できる装置を開発しました（下記①および②を測定可能）。
①どのようなΔＩ波形が発生したのか？
②どのようなタイミングで発生したのか？（ΔＩが発生した際の車両編成やき電回路構成）
本装置によりΔＩの時間的変化が明らかになるため、整定値をより最適な値に整定することが可能です。
