outline製品のポイント

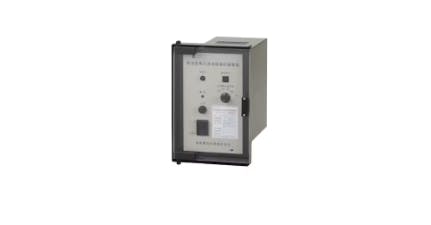

本装置は、直流電鉄用変電所の地絡故障を検出する装置です。（製品名通称50GSR）
従来までは保護が不十分だった整流器用変圧器と整流器間の交流電路地絡を保護します。本装置は、地絡電流に含まれる第3次高調波成分を検出します。
特徴 ・仕様FEATURES
１．第3次高調波による故障電流検出
過渡シミュレーションおよび実設備による人工故障試験を実施した結果、地絡故障が発生した際のケーブルの接地線に健全な状態では発生しない第3次高調波成分を含む地絡電流が流れることを発見し、それを検知できる装置を開発しました。
地絡点の抵抗値が小さい場合、64Pが動作する可能性がありますが、本装置の動作の有無で直流回路の地絡と交流回路の地絡の判別が可能となり、地絡故障発生時の早期復旧が期待できます。
２．バスダクトにも対応
整流器用変圧器と整流器間の交流電路がケーブルでもバスダクトでも対応可能です。
３．バックアップ電源内臓
地絡故障によって制御電源の供給が停止されても地絡検出機能を維持します。
ユースケース、効果 Use Cases & Effects
整流器用変圧器～整流器間をACケーブルによって接続している主回路において、ケーブルの経年劣化に起因した地絡が発生しましたが、直流母線地絡を検出する直流高圧接地継電器（64P）が動作したため、地絡点の探索に多大な時間を要しました。
これまで、整流器用変圧器～整流器間の回路地絡を検出する保護継電器が存在しませんでした。従来までは保護が不十分だった、整流器用変圧器～整流器間の交流電路地絡を保護する整流器用交流地絡選択継電器を開発しました。
